การเบิร์นไฟล์ที่อยู่ในคอมพิวเตอร์ลงบนตัวไอซี EPROM

เปิดเครื่อง SUPERPRO 280U รอจนไฟสีแดงเปลี่ยนเป็นสีเขียว

ไปที่ไอคอน SUPERPRO USB series กดดับเบิ้ลคลิก



ถ้าขึ้นซีเรียลนำเบอร์แสดงว่าโปรแกรมต่อเชื่อมกับ SUPERPRO 280U ได้แล้ว



คลิก Device เพื่อเลือกเบอร์ไอซี



1. พิมพ์เบอร์ไอซีที่ตะก๊อปลงไป
2. เลือกเบอร์ไอซี
3. เลือกยี่ห้อไอซีให้ตรง



เมื่อเลือกเบอร์เสร็จแล้ว จะปรากฎ ยี่ห้อ เบอร์ คุณสมบัติความจุของตัวไอซี จำนวนขา และชนิดของไอซีขึ้นมา
รายละเอียดเกี่ยวกับความจะว่าตอนนี้ใช้ไปเท่าไหร่
รายละเอียดเกี่ยวกับไอซี
รายละอียดที่เราสามารถทำกับไอซี

Auto คือการตั้งการทำงานอัตโนมัติให้กับเครื่องโดยที่เรากำหนดว่าจะให้ทำอะไรก่อนหลังตามลำดับวิธีตั้งคือไปเลือกที่ Edit auto ในกรณีก๊อปไอซีไม่จำเป็นต้องตั้ง
Program ใช้สำหรับโปรแกรมจากเครื่องคอมเข้าไปสู่ไอซี
Read ใช้สำหรับอ่านโปรแกรมบนตัวไอซีมาเก็บไว้ที่เครื่อง
Verify ใช้สำหรับตรวจสอบว่าโปรแกรมในเครื่องคอมพิวเตอร์กับในตัวไอซีเหมือนกันหรือไม่ (ส่วนใหญ่ใช้ตรวจสอบหลังจากที่เราโปรแกรมลงตัวไอซีแล้ว)
Blank_Check ใช้สำหรับตรวจสอบว่าตัวไอซีว่างหรือป่าว (ส่วนใหญ่ใช้ตรวจสอบไอซีมาใหม่ และตอนที่ล้างโปรแกรมแล้ว)

นำไอซีใส่เครื่องโปรแกรม จัดขาให้ถูกต้องตามรูปบนเครื่องก๊อปไอซี

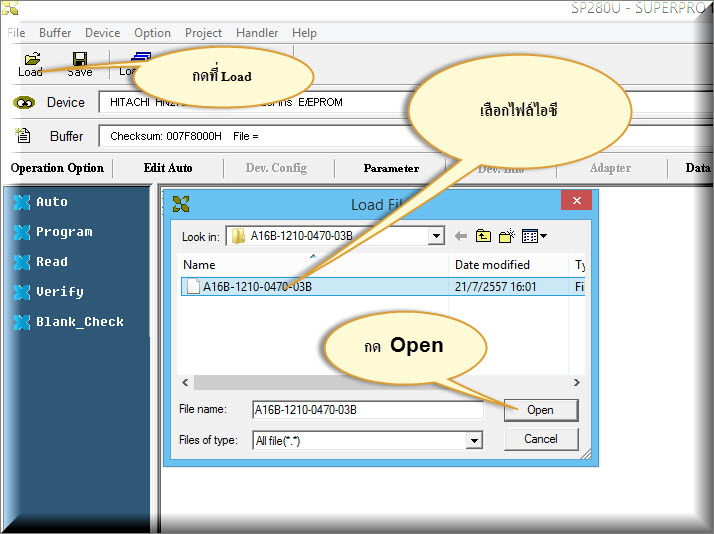

กดที่ Load
เลือกไฟล์ไอซีที่จะ ก๊อป
กด Open

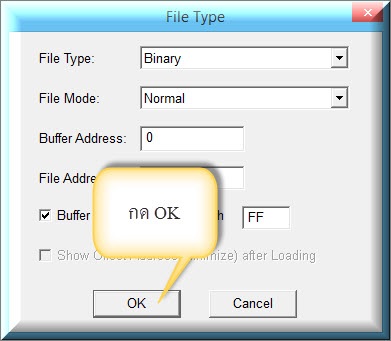

จะมีบล็อกขึ้นมาให้กด OK

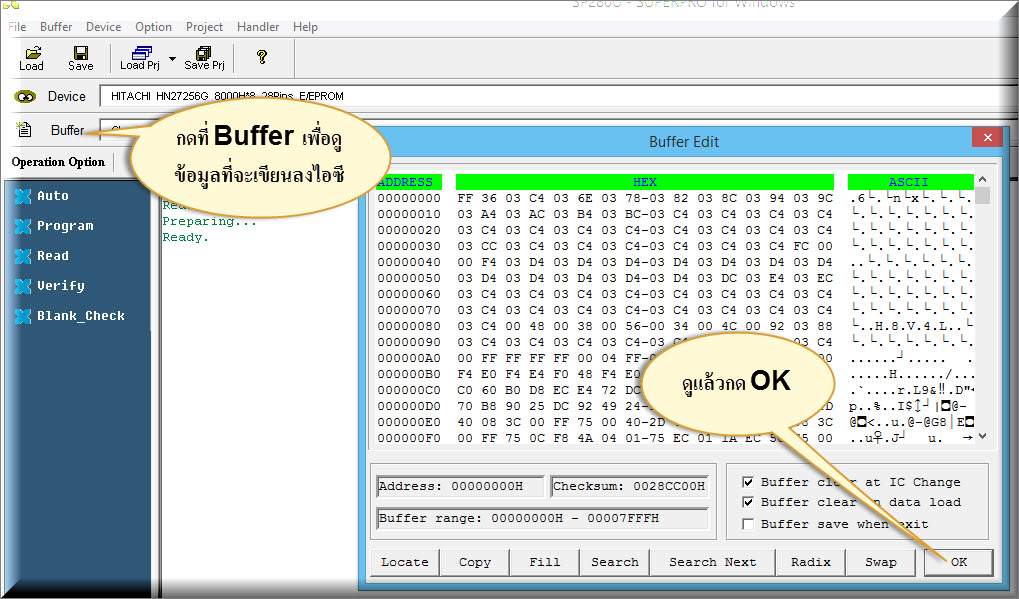

กดที่ Buffer เพื่อดูข้อมูลที่จะเขียนลงไอซี
ดูแล้วกด OK

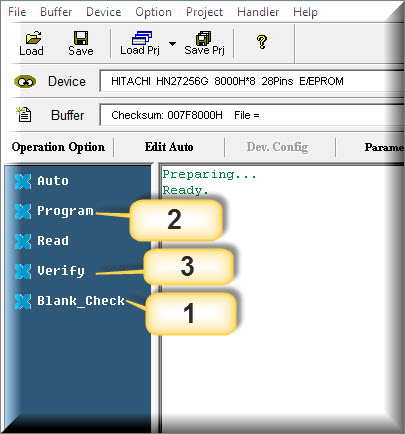

กด Blank_Check ใช้สำหรับตรวจสอบว่าตัวไอซีว่างหรือป่าว จะขึ้น Blank_Check OK  สีเขียว
กด Program ใช้สำหรับโปรแกรมจากเครื่องคอมเข้าไปสู่ไอซี จะขึ้น Program OK สีเขียว
กด Verify ใช้สำหรับตรวจสอบว่าโปรแกรมที่เขียนลงไอซีเหมือนกับในคอมพิวเตอร์หรือไม่ จะขึ้น VerifyOK สีเขียว
เสร็จแล้ว
