การทดสอบไอซี TTL/CMOS

การทดสอบไอซีตระกูล 74
การทดสอบไอซีตระกูล 40
การทดสอบไอซีตระกูล 22
การทดสอบไอซีตระกูล 45
การทดสอบไอซีตระกูล 68
การทดสอบไอซีตระกูล 81
การทดสอบไอซีตระกูล 82

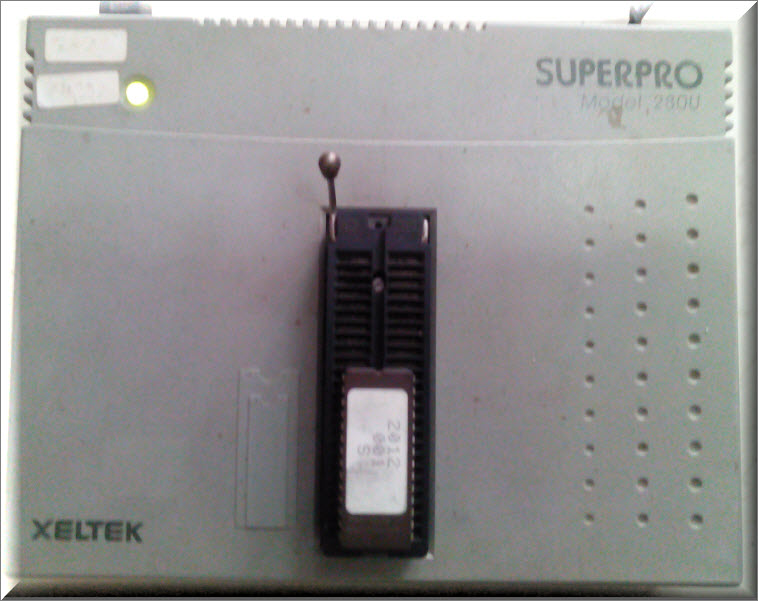

เปิดเครื่อง SUPERPRO 280U รอจนไฟสีแดงเปลี่ยนเป็นสีเขียว

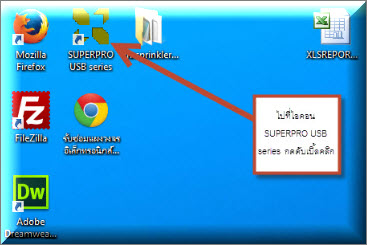

ไปที่ไอคอน SUPERPRO USB series กดดับเบิ้ลคลิก

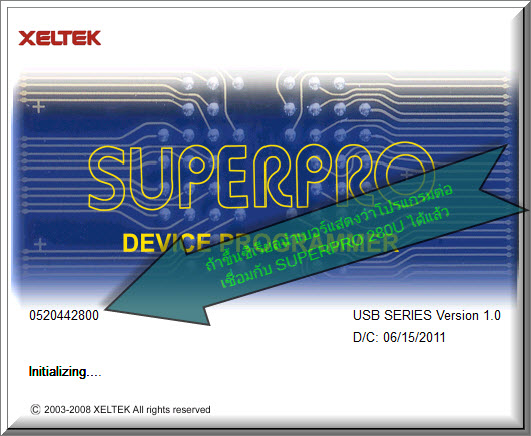

ถ้าขึ้นซีเรียลนำเบอร์แสดงว่าโปรแกรมต่อเชื่อมกับ SUPERPRO 280U ได้แล้ว

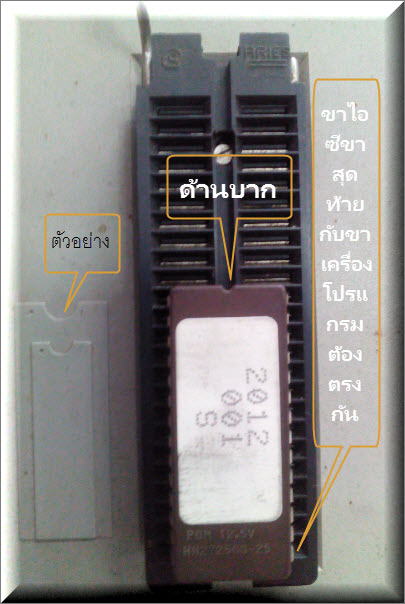

นำไอซีใส่เครื่องโปรแกรม จัดขาให้ถูกต้องตามรูปบนเครื่องก๊อปไอซี

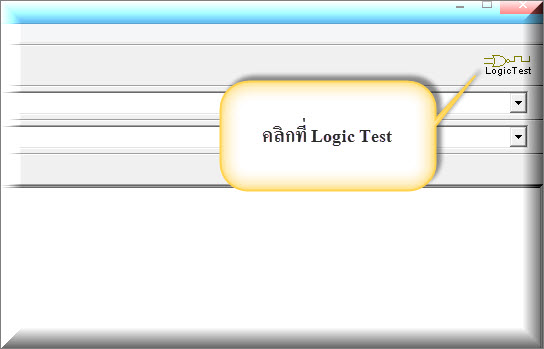

คลิกที่ Logic Test จะอยู่บริเวณทางขวามือด้านบนของโปรแกรม

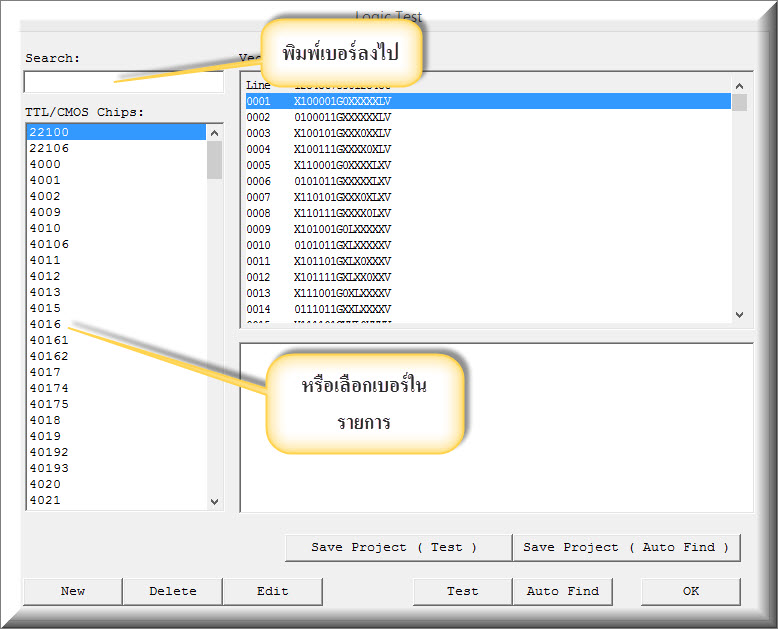

ตัวอย่าง

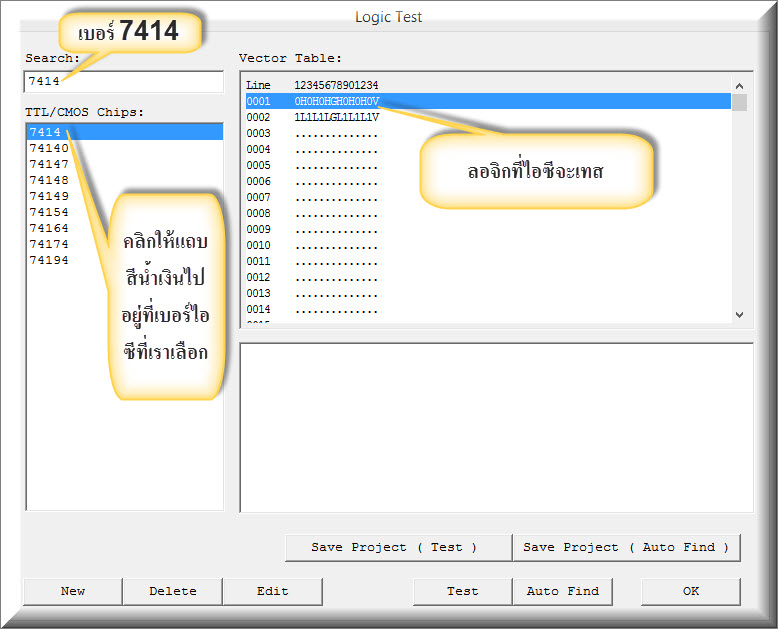

เบอร์ SN74LS14N ,SN74AC14 , HD74LS14P , MM74LS14Nพิมพ์ 7414 ไม่ต้องใส่ SN LS N ใส่เฉพาะตัวเลข

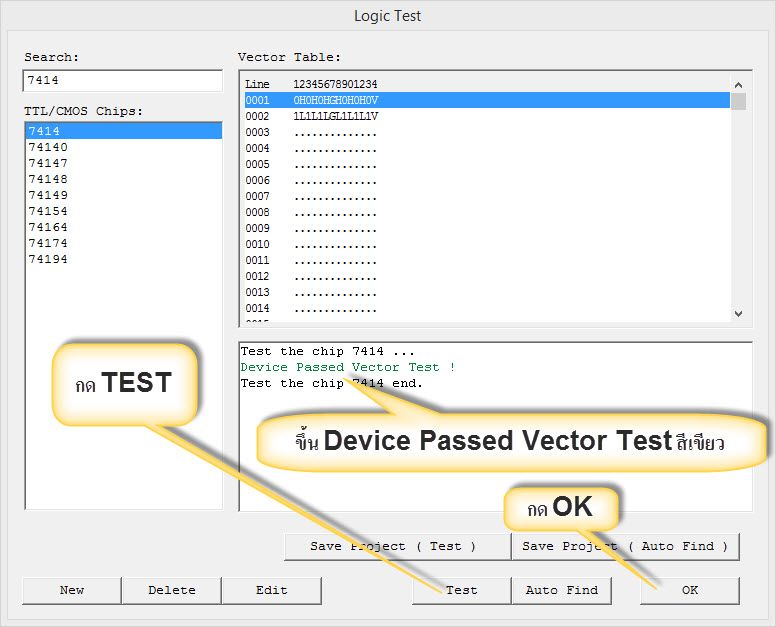

กด Test
ขึ้น Device Passed Vector Test สีเขียว แสดงว่าไม่เสีย

กด OK
เสร็จแล้ว

ที่มา http://www.star-circuit.com/article/SUPERPRO-280U/TTL-CMOS-TEST.html
